3D & 2D CAD

Konstruktion und Entwicklung

"Wir entwickeln und konstruieren Lösungen für Ihre Anforderung."

Via 2D werden notwendige Feuerwehrlaufkarten, Flucht- und Rettungswegpläne, Stromlaufpläne und Dokumentationen erstellt.
Im 3D Bereich planen, projektieren und erstellen wir komplexe Produkte und Lösungen, speziell für die Sicherheitstechnik.

"Wir fertigen die finalen Produkte nach höchstem Qualitäts- und Sicherheitsstandard."

Zum Stand 2021, arbeiten wir mit insgesamt acht Stahlbauzulieferern aus Belgien, Luxemburg und Deutschland zusammen. Dort werden die Laserzuschnitte und Fräsarbeiten, basierten auf unseren Konstruktionen und Fertigungszeichnungen, durchgeführt. Die fertigen Teile werden zu uns nach Weinsheim geliefert, dort montiert und in Betrieb genommen. Vor der finalen Auslieferung, erfolgt eine Endprüfung durch unsere Qualitätssicherung.

Nachfolgend finden Sie einige Beispiele unserer Arbeiten aus dem CAD- und Fertigungsbereich.


  • Materialien

    Edelstahl, Aluminium, Stahl, Kunststoff

  • Beschichtungen

    Pulverbeschichtung, Lackierung, Eloxierung

  • Fertigung

    Laserzuschnitt, Kantungen, Fräsungen, Bohrungen, Stanznippeln, Gewindeherstellung ...


Beispiele 3D CAD

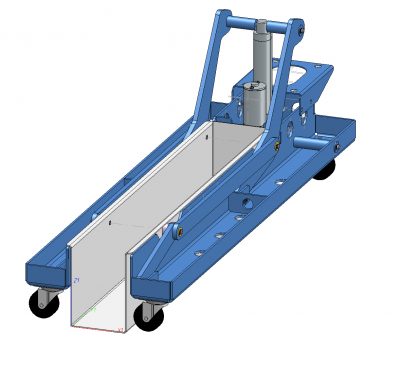

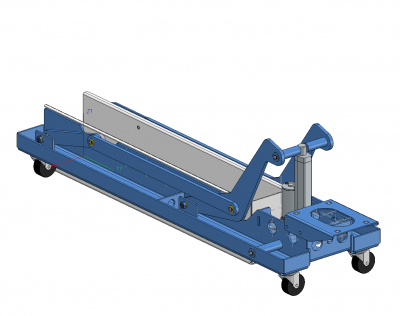

Türblattheber TBH1000

CAD Modell

Türblattheber TBH1000

CAD Modell

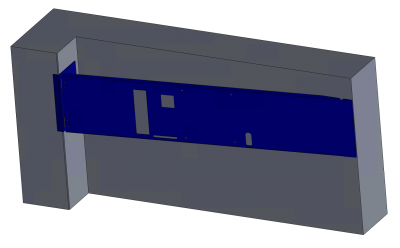

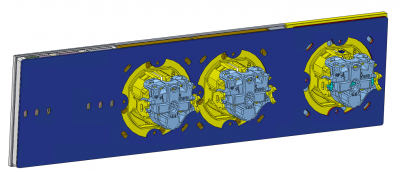

Blechmontageplatte für Wandbedienteil

CAD Modell

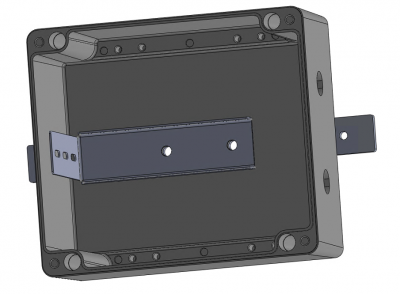

Fräsbild und Anbauteile für Spelsbergbox

CAD Modell - Netzteilbox

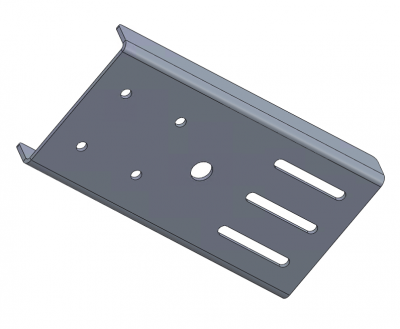

Kamerahalterung für Dachsparren

CAD Modell

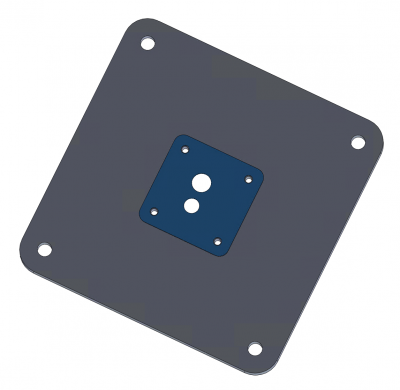

Traversenhalterung für Kamerasystem Axis Q87

CAD Modell

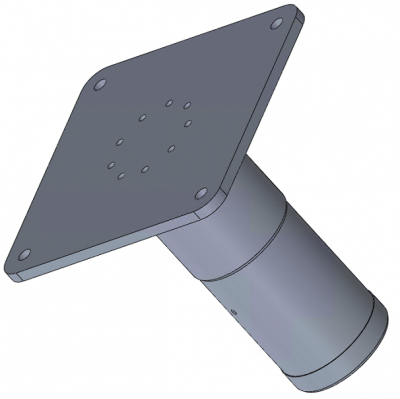

Teleskopmasthalterung für Traversen

CAD Modell

Teleskopmasthalterung für Traversen

CAD Modell

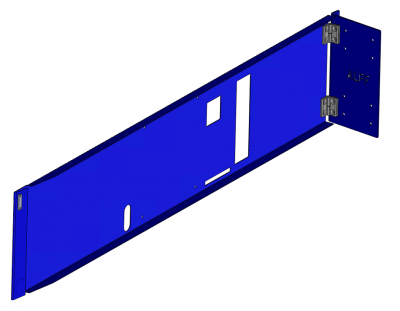

Displayhalterung für Paternoster

CAD Modell

inkl. individueller Laserbeschriftung

Displayhalterung für Paternoster

CAD Modell

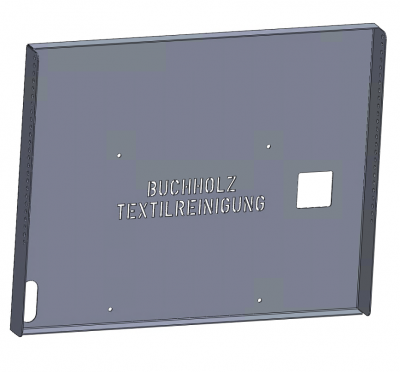

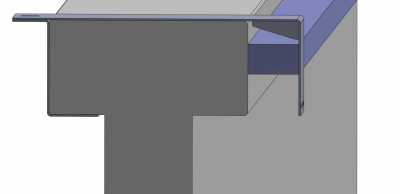

Displayhalterung für Kettenaufhängung

CAD Modell

Displayhalterung für Kettenaufhängung

CAD Modell

inkl. individueller Laserbeschriftung

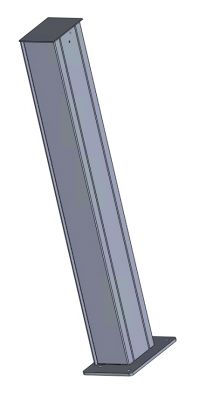

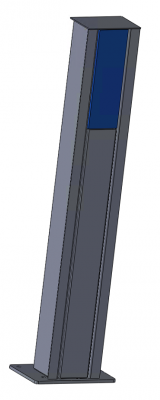

Edelstahlstele für 2N Sprechstellen

CAD Modell

PKW, LKW und Personenbedienhöhe

Edelstahlstele für 2N Sprechstellen

CAD Modell

PKW, LKW und Personenbedienhöhe

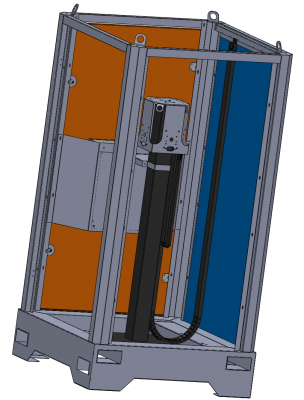

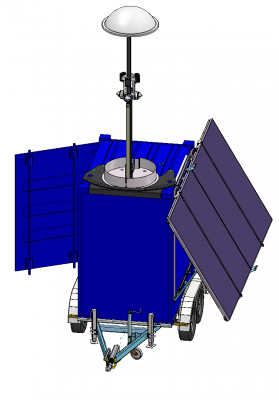

Videocontainer 5'ft

CAD Modell - Sondervariante mit Antennen- u. Videotechnik - Ansicht vorne

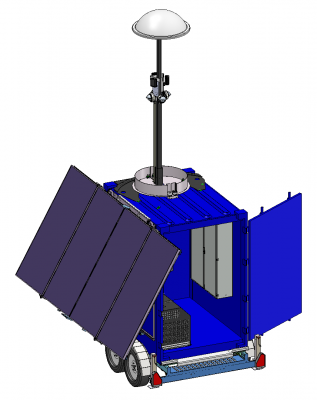

Videocontainer 5'ft

CAD Modell - Sondervariante mit Antennen- u. Videotechnik - Ansicht hinten

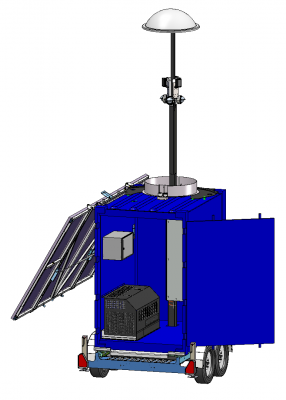

Videocontainer 5'ft

CAD Modell - Sondervariante mit Antennen- u. Videotechnik - Ansicht hinten

Videocontainer light

CAD Modell

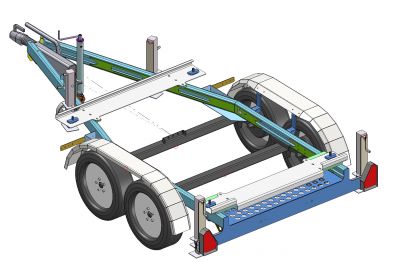

Containeranhänger

CAD Modell - Spezialanhänger aus Feinkornstahl S700MC

Beispiele 2D CAD

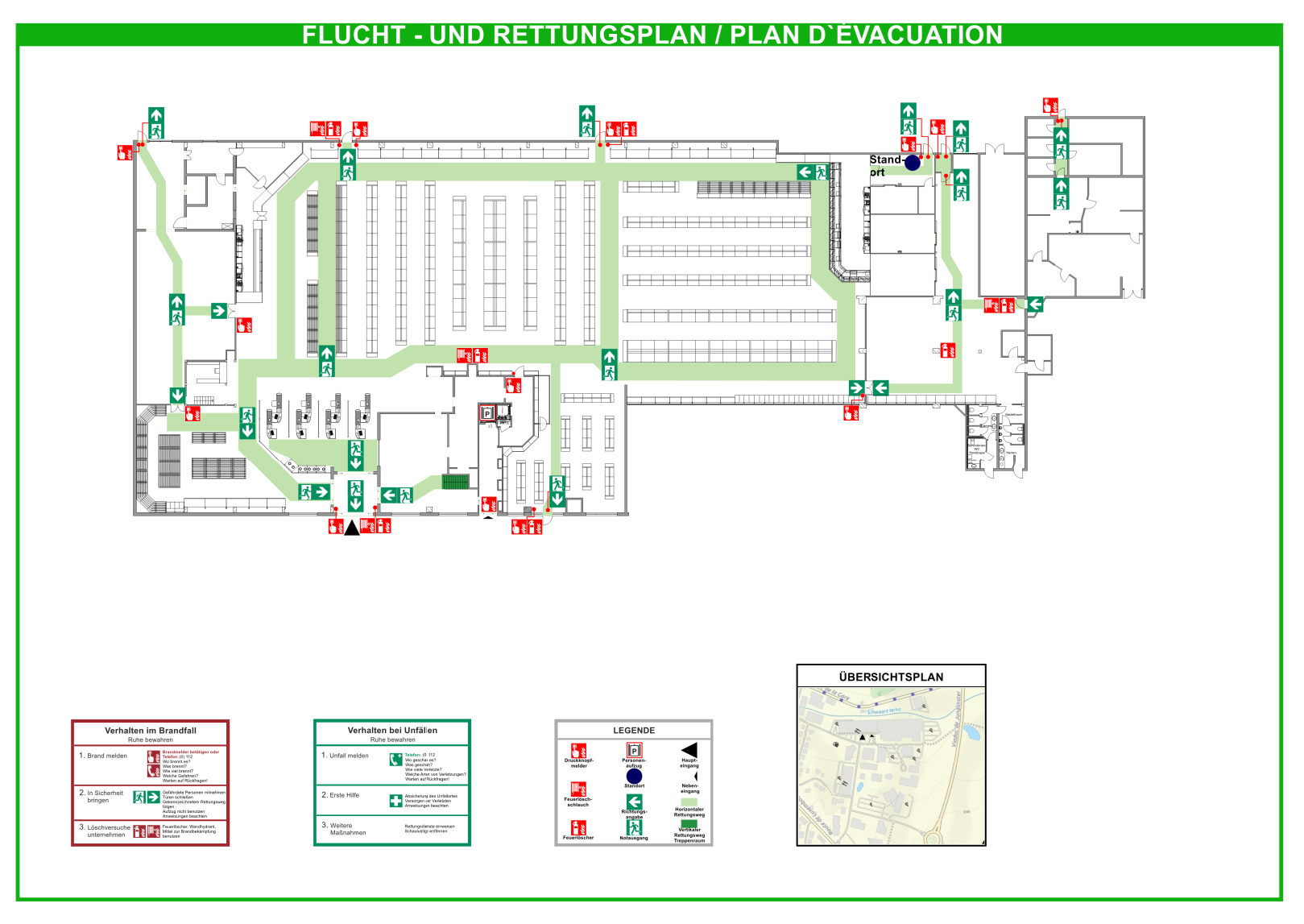

Flucht- und Rettungswegplan

Finaler Ausdruck

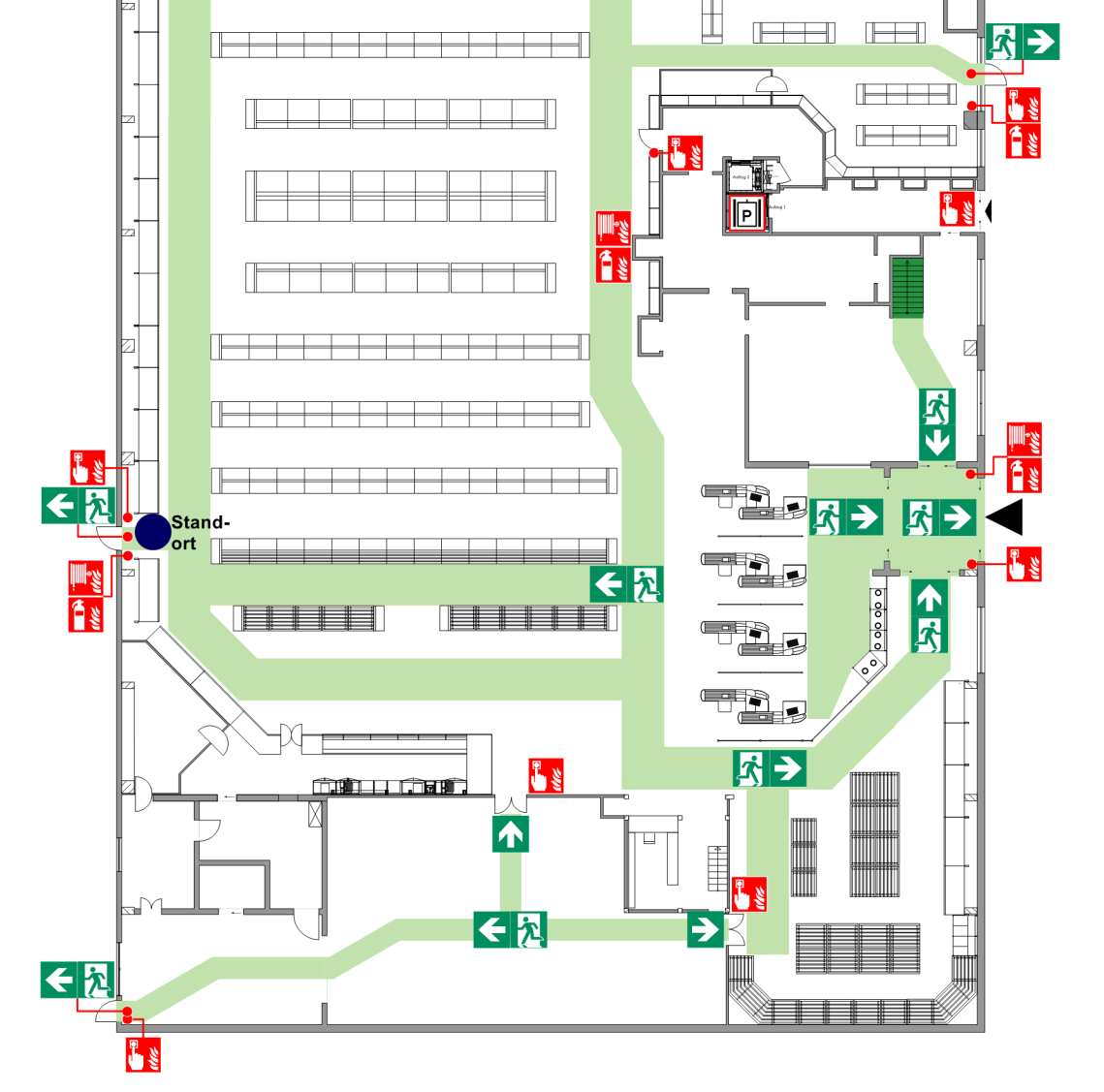

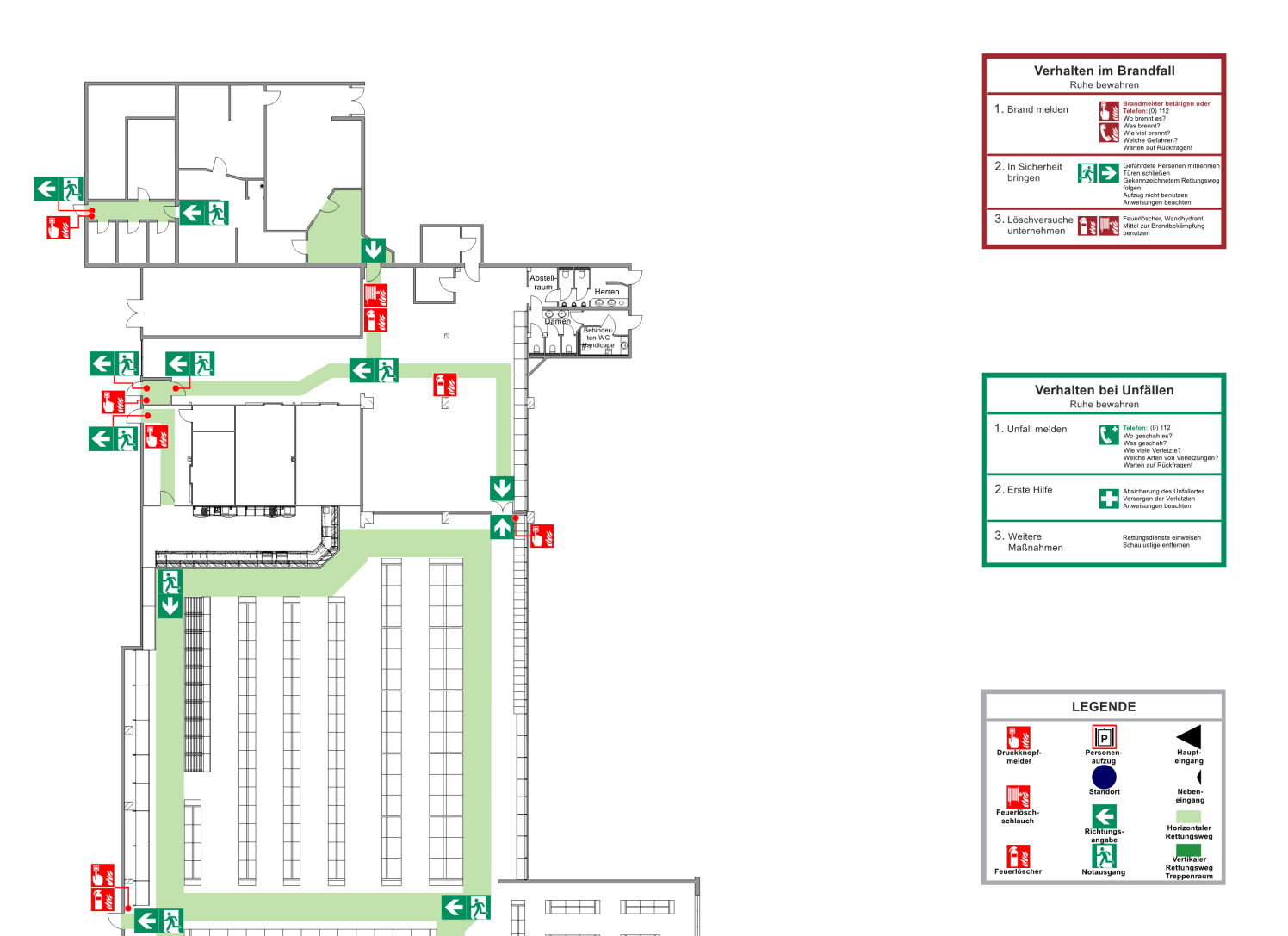

Flucht- und Rettungswegplan

CAD Auszug

Flucht- und Rettungswegplan

CAD Auszug

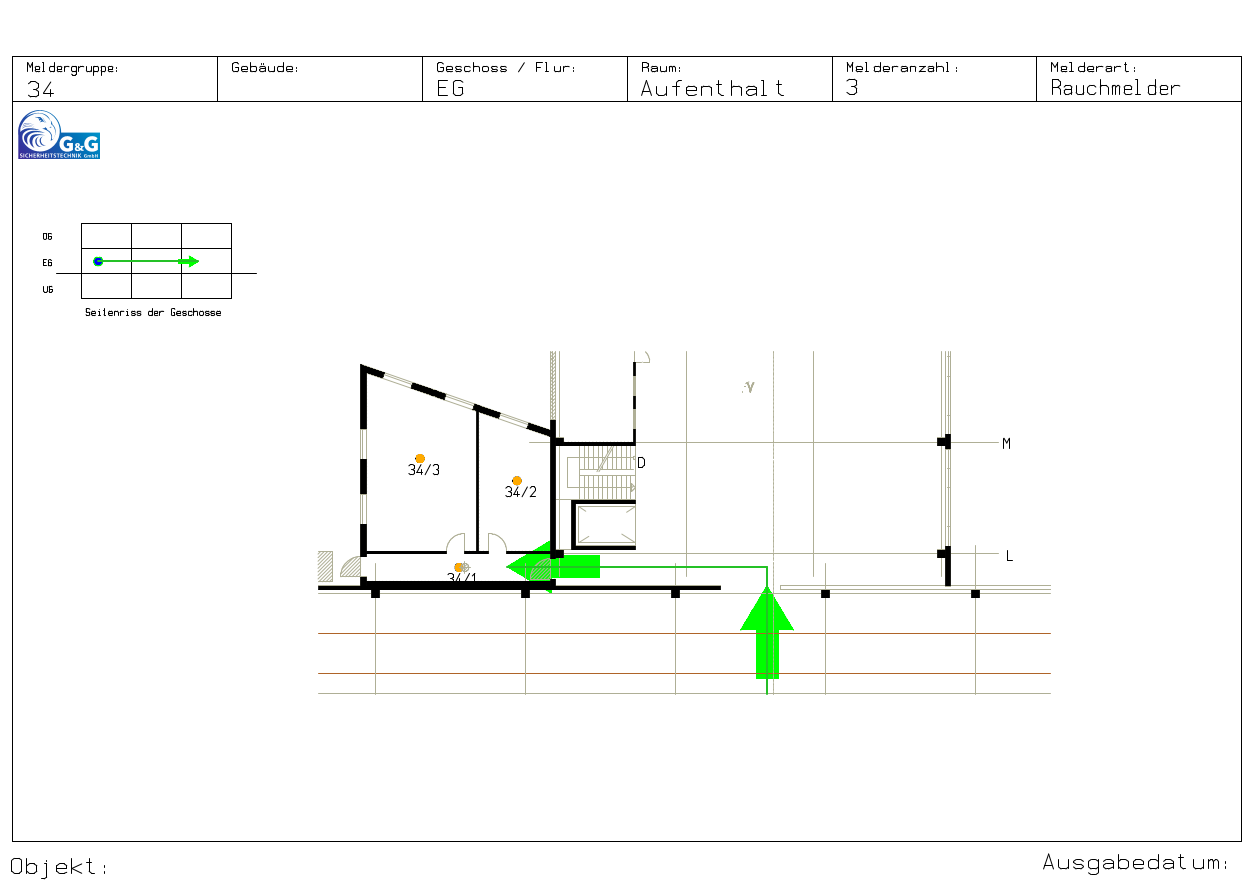

Feuerwehrlaufkarte Rückseite

CAD Auszug

Beispiele fertige Produkte

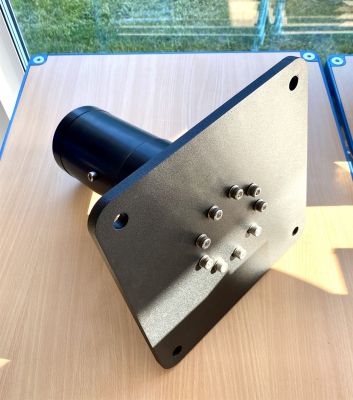

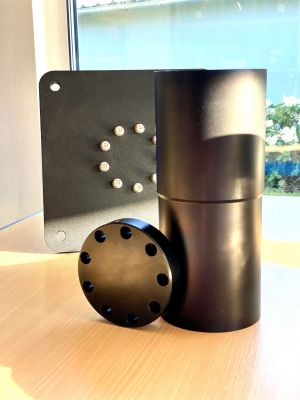

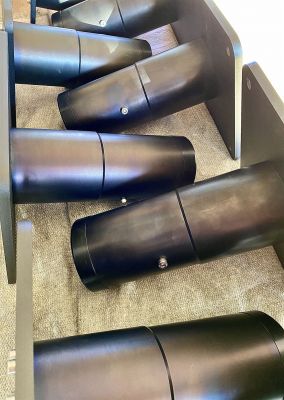

Rundaufnahme Mastanhänger

Edelstahl Laserteil u. Aluminium Frästeil

schwarz eloxiert

Rundaufnahme Mastanhänger

Edelstahl Laserteil u. Aluminium Frästeil

schwarz eloxiert

Rundaufnahme Mastanhänger

Edelstahl Laserteil u. Aluminium Frästeil

schwarz eloxiert

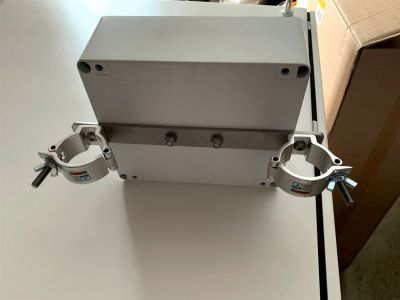

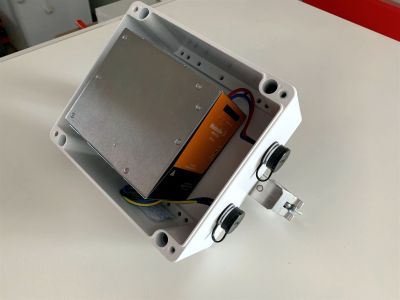

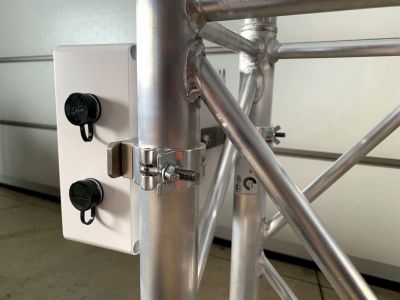

Netzteilbox wetterfest

mit Traversenbefestigung

Netzteilbox wetterfest

mit Traversenbefestigung

Netzteilbox wetterfest

mit Traversenbefestigung

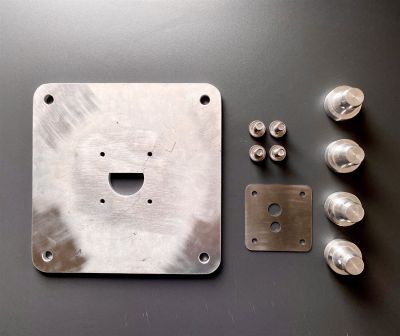

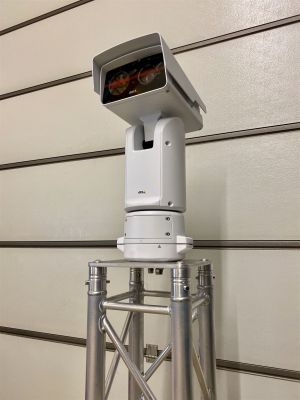

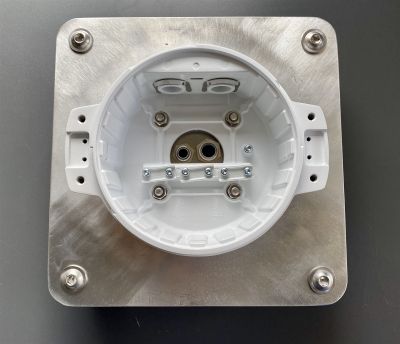

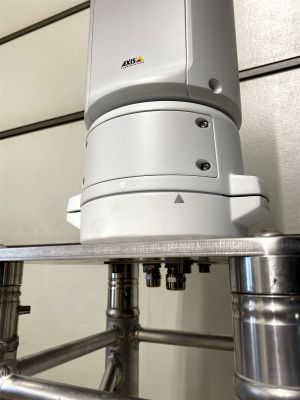

Traversenhalterung für Kamerasystem

Axis Q87 Serie

Traversenhalterung für Kamerasystem

Axis Q87 Serie

Traversenhalterung für Kamerasystem

Axis Q87 Serie

Traversenhalterung für Kamerasystem

Axis Q87 Serie

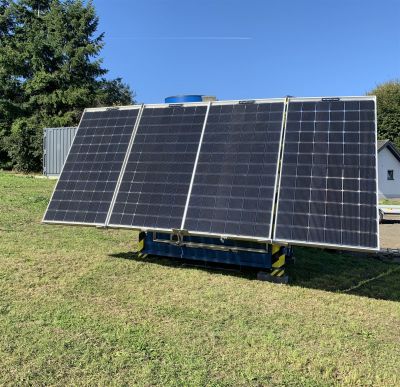

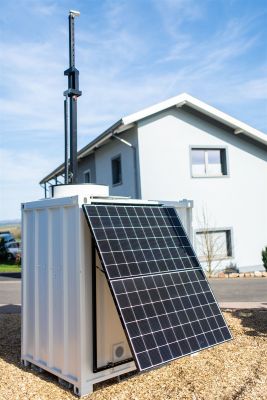

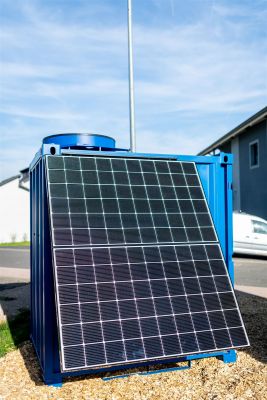

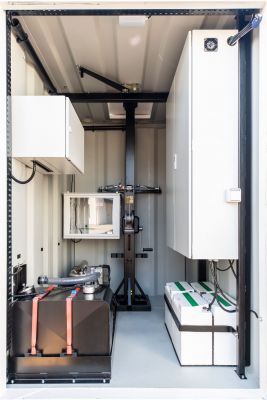

Videocontainer 5'ft

Finales Produkt

Videocontainer 5'ft

Finales Produkt

Videocontainer 5'ft

Finales Produkt

Videocontainer 5'ft

Finales Produkt

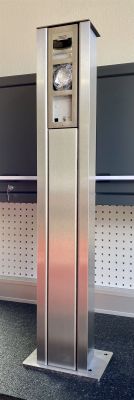

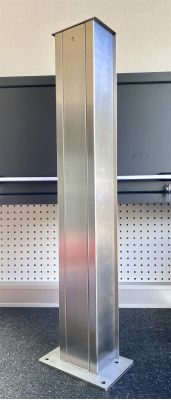

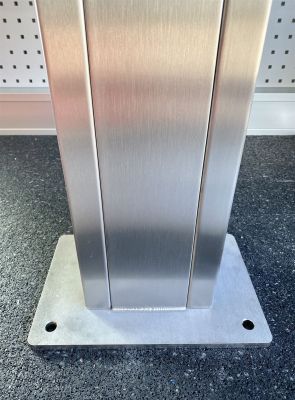

Stele für 2N Sprechstellen

Edelstahl

Stele für 2N Sprechstellen

Edelstahl

Stele für 2N Sprechstellen

Edelstahl

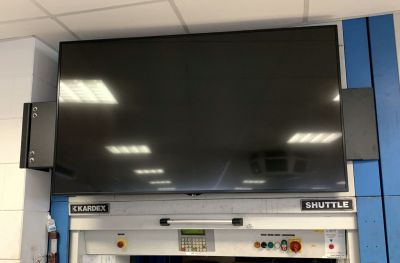

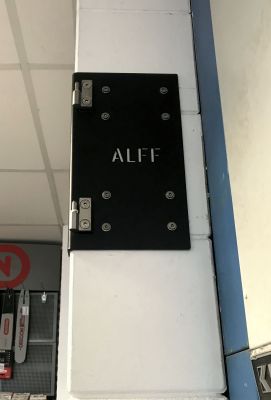

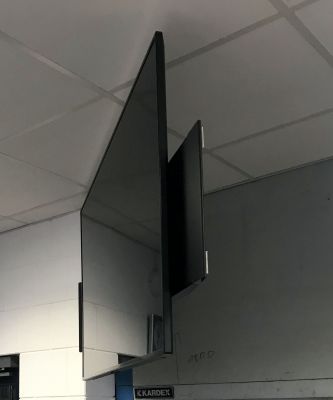

Displayhalterung schwenkbar

mit Kundennamen eingelasert

Displayhalterung schwenkbar

rechte Befestigung mit Magnet

Displayhalterung schwenkbar

rechte Befestigung mit Magnet

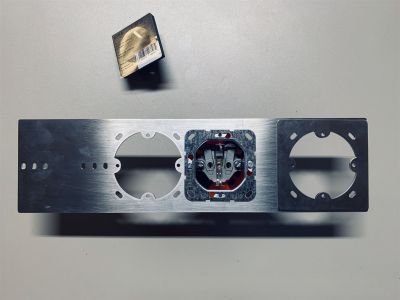

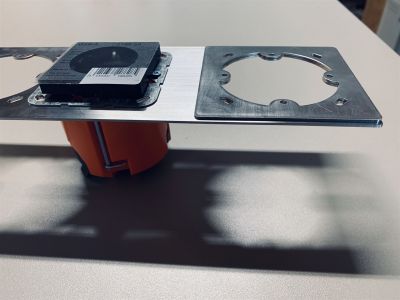

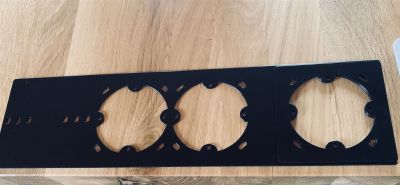

Blechmontageplatte für Wandbedienteil

Edelstahl

Blechmontageplatte für Wandbedienteil

Edelstahl

Blechmontageplatte für Wandbedienteil

Edelstahl
